HRM擁壁/HRM擁壁Ⅰ型

各製品:

HRM Retaining-Wall HRM擁壁/HRM擁壁Ⅰ型 国土交通大臣認定 大地震対応擁壁

  • 施工が簡単
    • 縦目地不要
    • 縦筋・横筋の結束は不要
    • 縦筋の継手が可能
    • 裏込め砕石不要(透水マット使用)
  • 天端にブロック塀やフェンスが設置可能
  • 高い安全性
    • 震度6~7の大地震対応
    • 底版と竪壁の接合部には、錆びない
      あんしん鉄筋使用
  • 豊富な表面テクスチャーとカラー
  • 厚さを選べる
    • 地質・地形・様々な敷地条件に合わせた厚さを選べる
    • 厚さ15・18・21・24・30cm
  • ※HRM擁壁:RMユニットを使用した大地震対応型垂直擁壁の総称です。
  • ※HRM擁壁Ⅰ型:HRM擁壁のうち国土交通大臣認定擁壁を「HRM擁壁Ⅰ型」と呼びます

詳しくは、エコブロックスAM unique × stylish(設計事務所用)カタログ等をご覧ください。

豊富なテクスチャーと色のバリエーション RMユニット

RMユニット スタンダード

  • RMユニット スタンダード 基本形の写真基本形
  • RMユニット スタンダード 端部用の写真端部用
  • RMユニット スタンダード ハンチ用の写真ハンチ用
  • RMユニット スタンダード 水抜き用の写真水抜き用
西日本:目地形状/厚み(正味厚さ)
CJ/15㎝、CJ/18㎝、CJ/21㎝、CJ/24㎝、CJ/30㎝
東日本:目地形状/厚み(正味厚さ)
CJ/15㎝、CJ/18㎝、CJ/21㎝、CJ/24㎝、CJ/30㎝

※受注生産品のサイズ・生産状況もありますので、発注をお考えの際は必ず電子カタログ、もしくはカタログをご確認して頂くか、営業担当者へお問い合わせください。

※ハンチ用、水抜き用等の役物については、若干色が違う場合があります。

イメージ・テクスチャー & カラー
  • スタンダードのテクスチャー写真スタンダード

※2021年7月末現在 取扱製品です。

RMストライプ

  • RMストライプ 基本形の写真基本形
  • RMストライプ 端部用の写真端部用
  • RMストライプ ハンチ用の写真ハンチ用
  • RMストライプ 水抜き用の写真水抜き用
西日本:目地形状/厚み(正味厚さ)
取扱いなし
東日本:目地形状/厚み(正味厚さ)
CJ/15㎝、CJ/18㎝

※受注生産品のサイズ・生産状況もありますので、発注をお考えの際は必ず電子カタログ、もしくはカタログをご確認して頂くか、営業担当者へお問い合わせください。

※ハンチ用、水抜き用等の役物については、若干色が違う場合があります。

イメージ・テクスチャー & カラー
  • アイボリーのテクスチャー写真アイボリー
  • スウェードベージュのテクスチャー写真スウェードベージュ
  • ダークセピアのテクスチャー写真ダークセピア
  • テラブラウンのテクスチャー写真テラブラウン
  • ※東日本限定発売
  • ※2021年7月末現在 取扱製品です。

RMリブ7L

  • RMリブ7L 基本形の写真基本形
  • RMリブ7L 端部用の写真端部用
  • RMリブ7L ハンチ用の写真ハンチ用
  • RMリブ7L 水抜き用の写真水抜き用
西日本:目地形状/厚み(正味厚さ)
取扱いなし
東日本:目地形状/厚み(正味厚さ)
CJ/15㎝、CJ/18㎝

※受注生産品のサイズ・生産状況もありますので、発注をお考えの際は必ず電子カタログ、もしくはカタログをご確認して頂くか、営業担当者へお問い合わせください。

※ハンチ用、水抜き用等の役物については、若干色が違う場合があります。

イメージ・テクスチャー & カラー
  • ミカゲのテクスチャー写真ミカゲ
  • セピアのテクスチャー写真セピア
  • ベージュのテクスチャー写真ベージュ
  • ダークブラウンのテクスチャー写真ダークブラウン
  • ※東日本限定発売
  • ※2021年7月末現在 取扱製品です。

RMワッフル

  • RMワッフル 基本形の写真基本形
  • RMワッフル 端部用の写真端部用
  • RMワッフル ハンチ用の写真ハンチ用
  • RMワッフル 水抜き用の写真水抜き用
西日本:目地形状/厚み(正味厚さ)
CJ/15㎝、CJ/18㎝、N/21㎝、N/24㎝
東日本:目地形状/厚み(正味厚さ)
CJ/15㎝、CJ/18㎝、N/21㎝、N/24㎝

※受注生産品のサイズ・生産状況もありますので、発注をお考えの際は必ず電子カタログ、もしくはカタログをご確認して頂くか、営業担当者へお問い合わせください。

※ハンチ用、水抜き用等の役物については、若干色が違う場合があります。

イメージ・テクスチャー & カラー
  • ミカゲのテクスチャー写真ミカゲ
  • サビミカゲのテクスチャー写真サビミカゲ
  • マイルドブラウンのテクスチャー写真マイルドブラウン

※2021年7月末現在 取扱製品です。

RM200グリッド

  • RM200グリッド 基本形の写真基本形
  • RM200グリッド 端部用の写真端部用
  • RM200グリッド ハンチ用の写真ハンチ用
  • RM200グリッド 水抜き用の写真水抜き用
西日本:目地形状/厚み(正味厚さ)
CJ/15㎝、CJ//18㎝
東日本:目地形状/厚み(正味厚さ)
CJ/15㎝、CJ/18㎝

※受注生産品のサイズ・生産状況もありますので、発注をお考えの際は必ず電子カタログ、もしくはカタログをご確認して頂くか、営業担当者へお問い合わせください。

※ハンチ用、水抜き用等の役物については、若干色が違う場合があります。

イメージ・テクスチャー & カラー
  • ダークグレーのテクスチャー写真ダークグレー
  • アイボリーのテクスチャー写真アイボリー
  • シャイングレーのテクスチャー写真シャイングレー

※2021年7月末現在 取扱製品です。

RMフルスプリット

  • RMフルスプリット 基本形の写真基本形
  • RMフルスプリット 端部用の写真端部用
  • RMフルスプリット ハンチ用の写真ハンチ用
  • RMフルスプリット 水抜き用の写真水抜き用
西日本:目地形状/厚み(正味厚さ)
N/15㎝、N/18㎝、N/21㎝、N/24㎝、N/30㎝
東日本:目地形状/厚み(正味厚さ)
N/15㎝、N/18㎝、N/21㎝、N/24㎝、N/30㎝

※受注生産品のサイズ・生産状況もありますので、発注をお考えの際は必ず電子カタログ、もしくはカタログをご確認して頂くか、営業担当者へお問い合わせください。

※ハンチ用、水抜き用等の役物については、若干色が違う場合があります。

イメージ・テクスチャー & カラー
  • ミカゲのテクスチャー写真ミカゲ
  • マスタードのテクスチャー写真マスタード
  • ローズブラウンのテクスチャー写真ローズブラウン
  • アイボリーのテクスチャー写真アイボリー

※2021年7月末現在 取扱製品です。

※RMワッフルのミカゲとRMフルスプリットのミカゲは、製造工場が異なるため色調が異なる場合があります。

RMユニットの性能

平成15年国土交通省告示第463号(以下「告示463号」と略す)の規定に基づいた性能であり JIS A 5406 を取得しております。
これにより、JIS A 5406・告示463号の防水性・フェイスシェルの吸水層の厚さ規定にも適合しています。

  • フェイスシェルの防水層厚さ及び吸水性
    フェイスシェルの防水層厚さ及び吸水性の説明図

    土中にはフェイスシェルの2/3以下の吸水層を持つブロックでなければ使用できません。

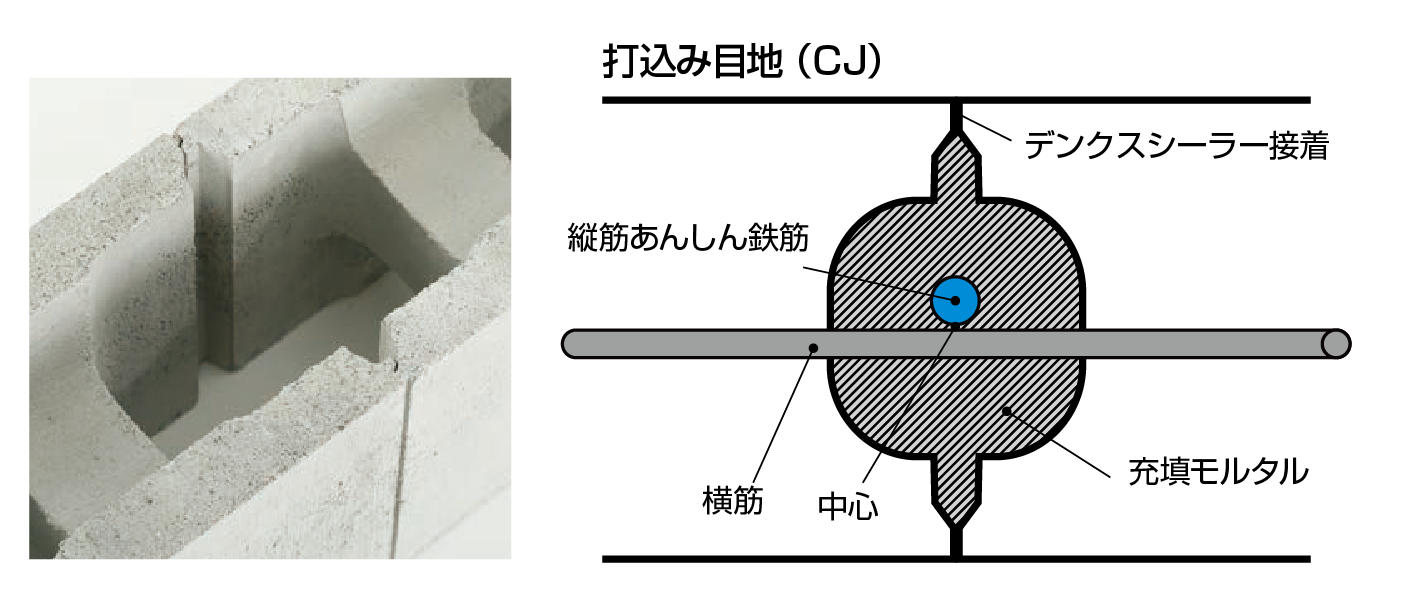

  • CJ(打込み目地)工法

    CJ(打込み目地)工法:ユニット状ブロックに使用されます。

    打ち込み目地(CJ)は、ユニット状ブロックにコンクリートやモルタルを充填する場合、その圧力でコンクリートまたはモルタルが目地部分に充填されます。

    CJ(打込み目地)工法の説明図

HRM擁壁Ⅰ型のご使用関する注意点

本ホームページに掲載させていただいているHRM擁壁Ⅰ型は、採用ユニットにより擁壁壁体内の充填コンクリートの強度が異なりますのでご注意ください。

充填コンクリート強度は以下になります。

  • N目地タイプ ・・・24N/㎜2
  • CJ目地タイプ・・・30N/㎜2

目地タイプは以下の形状になります。

N目地タイプ

図:N目地タイプ

CJ目地タイプ

図:CJ目地タイプ

※商品によりご用意できる目地タイプは異なりますので、商品ラインナップについては、営業担当者へお問合せください。

在来型枠CB擁壁とHRM擁壁®の施工性比較

在来型枠CB擁壁とHRM擁壁®の施工性を比較した図

竪壁の施工順

竪壁の施工順イラスト

詳しくは、エコブロックスAM unique × stylish(設計事務所用)カタログ等をご覧ください。

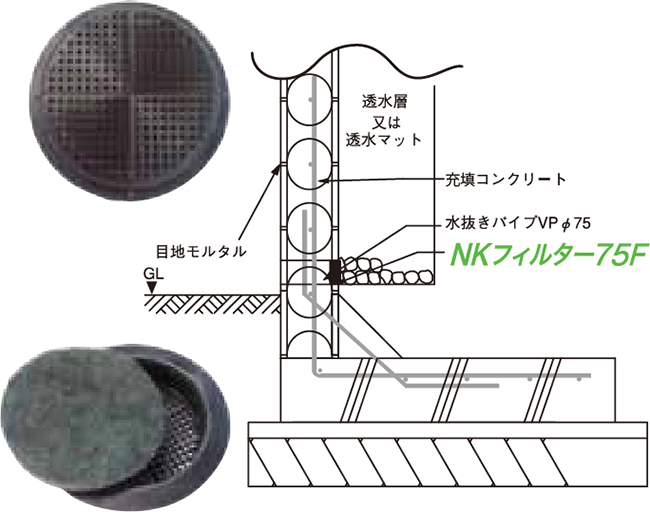

新しい土砂流出防止材

あらゆる擁壁の、あらゆるパイプに対応します。

NKフィルター75Fの説明図

特徴
  1. 嵌合するだけ・一発で施工完了・簡便性は無類
  2. 埋戻作業時に外れたり、ずれたりせず安定性は抜群
  3. パイプはVPにもVUにも適合
  4. 勾配のある場合や変形した場合にも適応
  5. 透水性、耐久性とも良好
  6. 埋戻工事の合理化スピードアップに大いに貢献
NKフィルター75F
対応パイプ
VU75・VP75

(裏面排水用)透水マット

グリ・シートKPタイプ

KP12-300の写真

グリ・シートKPタイプ
商品名 品種 規格W x t(mm) 1巻(m)
KPタイプ
有孔両面
被覆材付き
KP12-300 300 x 12 30
KP12-600 600 x 12
KRS12-400 ★ 400 x 12
  • ※詳細は、必ず事前にお問い合わせください。
  • ※★は受注生産品です。
グリ・シートKPタイプ用部品
  • ボンドの写真
  • 鋲・ワッシャ・Uボンドpの写真
  • フィルターの写真
グリ・シートKPタイプ用部品
品種 梱包単位
ボンド 1本(300mlカートリッジタイプ)
ファスナー 1ケース(鋲、ワッシャ170本、Uボンドp1本)
フィルター 1巻(幅300mm、35mm)
ホゴF(φ75mm用) 1ケース(10個入り)
  • ※透水マット(グリシートKPタイプ)を使用する場合はホゴFをご使用ください。
  • ※詳細は、必ず事前にお問い合わせください。

詳しくは、エコブロックスAM unique × stylish(設計事務所用)カタログ等をご覧ください。
