マットスラブ工法/サーモスラブ工法

マットスラブ工法

湧水フォーム

※商品写真は、実際の商品と多少異なる場合があります。

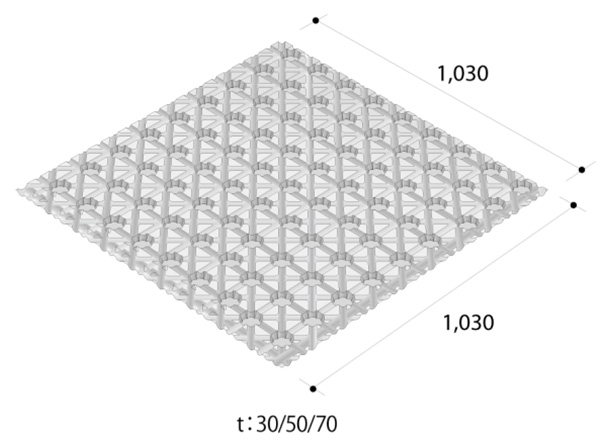

TYPE VARIATION

QUALITY
  試験体強度(kgf) 試験体面積(m2 1m2当り強度(kgf/m2
1 867 0.0611 14,213
2 887 0.061 14,541
3 918 0.061 15,049
4 867 0.061 14,213
平均 884.8 0.061 14,505
用途 USER GUIDE

地下駐車場、地下駐輪場、地下居室、地下電気室、地下機械室、地下倉庫、蓄熱槽、地下道、屋上植栽etc.

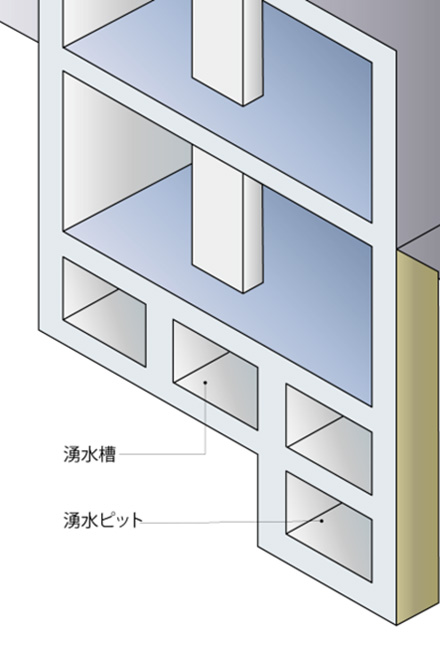

  • 従来一般工法
    地下空間を利用する場合、従来では湧水対策として最下部に専用の鉄筋コンクリート構造の湧水槽を設けていました。しかし、その工法は型枠工の作業となるため必要以上に槽内の空間を確保しなければならず、掘削・残土処理・使用鉄筋コンクリート量などの工費と工期の面から改善が求められていました。

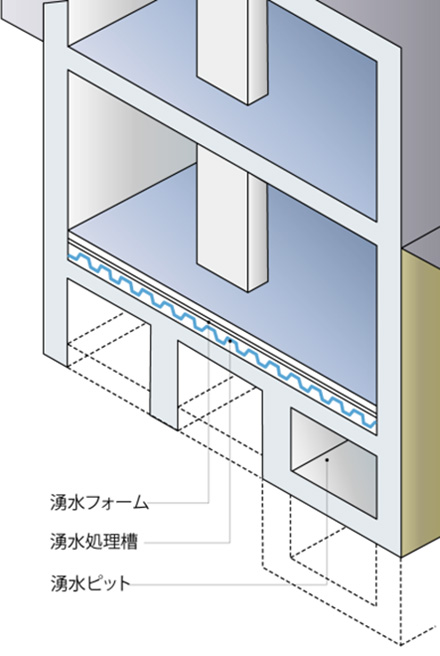

  • 改良工法
    (既に設計している場合)
    既に従来一般工法にて設計が進行している場合においても、湧水フォームの使用で、より一層の合理的な設計が可能です。地中梁および湧水ピットを残し、湧水槽を大幅に省略することにより掘削量・残土処理量を低減、コストダウンおよび工期の短縮が実現します。

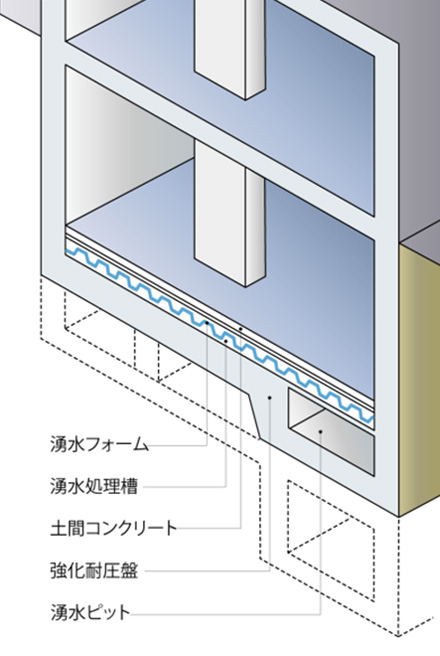

  • 新工法(低床湧水槽)
    この工法は、基礎形状を地中梁のない単純なフラットスラブ構造とすることにより労務量を大量に減らし、地下工事の生産性を飛躍的に向上させる画期的な新工法です。構造計算に基づいたフラットスラブの上に“湧水フォーム”を並べ必要な配筋をし、仕上げのコンクリートを打設するだけで従来の湧水槽に代わる“低床湧水処理槽”が完成します。
湧水処理ライン
  • 吸水性のない合成樹脂の使用で、湧水の吸い上げや腐食が発生しません。
  • 湧水処理に方向性がなく自由に流れるため、高い湧水処理能力を発揮します。
  • 湧水フォームの利用により、低床二重スラブ構造となりますので、根切り量、残土処分量、コンクリート量、鉄筋量が減少します。工費の低減、工期の短縮など経済的な効率施工を実現します。
  • 重ね合わせ可能な継手により、土間コンクリート打設中の「のろ」が漏れにくく、フィルム敷設などの必要がありません。
  • 並べるだけで簡単に施工でき、かつ軽量なため現場での取扱いも容易に行えます
施工ガイド EXECUTION GUIDE
1.耐圧盤コンクリート打設・清掃
※天端は、水勾配を設け、水溜りが出来ないよう金ゴテにて平滑に仕上げます。
※水勾配は、1/100~1/200程度が目安です。
※耐圧盤上の清掃及び、突起物等の処理をします。
  • 2.材料搬入
  • 3.湧水フォームの敷込み
    ※柱廻り、端部等は、現場でカットします。
    (使用工具:ベビーサンダー・ディスクサンダー等)
  • 4.ノロ止め処理
    ※市販のガムテープで、ノロ止め処理します。
  • 5.配筋の敷込み
    ※必要に応じて、伸縮目地を設置します。
    ※鉄筋又は、メッシュ金網を配筋します。
  • 6.押えコンクリート打設
    ※湧水フォーム上場より100mm以上打設します。

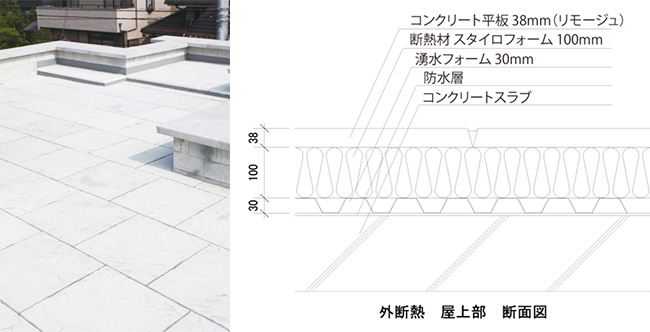

高耐久屋上断熱工法 サーモスラブ工法

湧水フォームを使った屋上断熱工法です。詳細は当社までお問い合わせ下さい。
